ハイライト
低熱量サーボモーター
,強い過負荷能力のサーボモーター
,YK エルボ サーボモーター
-
環境温度0~+40 °C
-
微分時間連続
-
環境湿度20~80% (凍結なし)
-
刺激方法永久磁石タイプ
-
振動レベルV15
-
設置方法フレンズ型
-
振動防止性能振動加速 24.5m/s (2.5G)
-
関係方法ダイレクト接続
-
断熱抵抗DC500V,100MΩ
-
回転方向正式な指示の下で負荷側から見ると,時計回りの反対方向 (CCW) の回転
-
断熱電圧に耐えるAC1500V 1分間
-
熱抵抗レベルFレベル
-
超負荷容量強い
-
材料高磁気エネルギー製品 稀土磁気鋼
-
起源の場所中国
-
ブランド名YK MICRO
-
証明ISO9001
-
モデル番号すべてのモデル
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージ
YK エルボモーター,サーボドライブ,サーボシステム,低温発生と高い過負荷容量
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
サーボモーターとは,サーボシステム内の機械部品の動作を制御するエンジンであり,モーターを補完する間接的な変速装置である.
サーボモーターは速度と位置精度を非常に正確に制御し,電圧信号をトルクと速度に変換して制御対象を動かすことができます.サーボモーターのローター速度は入力信号によって制御され,迅速に反応することができます自動制御システムでは,実行要素として使用され,小電気機械時間定数と高線性などの特性があります.それは,モーターシャフトの角移動または角速度出力に受信した電気信号を変換することができます.
DC電源とAC電源を2つのカテゴリーに分けます. 信号電圧が0で自転現象がないことが主な特徴です.そして,トークの増加とともに速度が均等に減少します..
タイプ:
技術パラメータ:

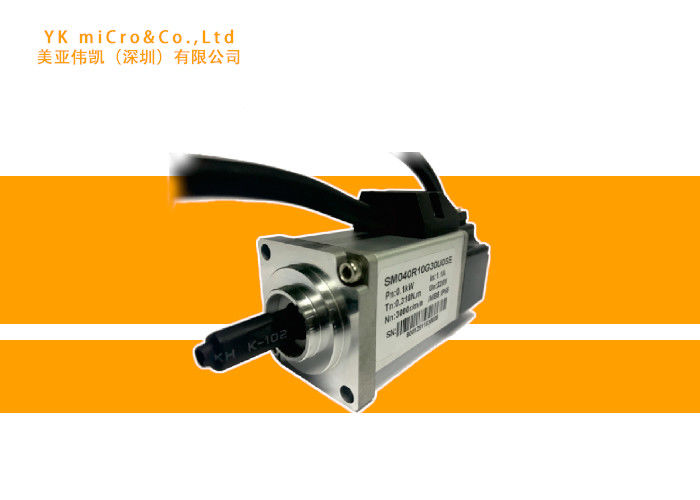

SM040 Sシリーズ サーボモーター
| サーボモーターモデル | 040 | R10×30×SE | 定数出力 | W | 110 | |
| 電圧 | V | 220 | 定数トルク | N.m | 0.32 | |
| 瞬時の最大トルク | N.m | 0.96 | 定数電流 | A について | 1.1 | |
| 瞬時の最大電流 | A について | 3.3 | 定速 | rpm | 3000 | |
| 最大速度 | rpm | 6000 | ポール数 | ポーランド人 | 10 | |
| トーク係数 | N.m.A | 0.306 | 回線電動力係数 | mV/rpm | 14.8 | |
| 線感受性 | mH | 12.25 | 線抵抗 | オー | 12.4 | |
| ローターの慣性 | kg.m2.10-4 | 0.049 ((0.051) | ブレーキの名乗電圧 | V | 24V±2.4V | |
| ブレーキの名乗力 | W | 6.1 | ブレーキ保持トルク | N.m | ≥0.32 | |
| エコーダー | 標準 | 23ビット多回転光電エンコーダー | 体重 |
キロ | 0.48 ((0.75) | |
| オプション | 単回線絶対値磁気エンコーダー,2500行のインクリメントエンコーダー,2500行の地方エンコーダーなど |
SM060 Hシリーズ サーボモーター
| サーボモーターモデル | 060 | R20G30××HE/G40G30××HE | 定数出力 | W | 200/400 | |
| 電圧 | V | 220 | 定数トルク | N.m | 0.64/127 | |
| 瞬時の最大トルク | N.m | 2.23/4.46 | 定数電流 | A について | 1.9/32 | |
| 瞬時の最大電流 | A について | 6.6/11.2 | 定速 | rpm | 3000 | |
| 最大速度 | rpm | 6500 | ポール数 | ポーランド人 | 10 | |
| トーク係数 | N.m.A | 0.33/0.4 | 回線電動力係数 | mV/rpm | 21.8/226 | |
| 線感受性 | mH | 12.2/79 | 線抵抗 | オー | 6.3/2.64 | |
| ローターの慣性 | kg.m2.10-4 | 0.29(0.31)/0.56(0.58) | ブレーキの名乗電圧 | V | 24V±2.4V | |
| ブレーキの名乗力 | W | 7.6 | ブレーキ保持トルク | N.m | ≥15 | |
| エコーダー | 標準 | 23ビット多回転光電エンコーダー | 体重 | キロ | 0.8(1.3)/1.3(2) | |
| オプション | 単回線絶対値磁気エンコーダー,2500行のインクリメントエンコーダー,2500行の地方エンコーダーなど |
SM080 Hシリーズ サーボモーター
| サーボモーターモデル | 080 | R75G30××HE | 定数出力 | W | 750 | |
| 電圧 | V | 220VAC | 定数トルク | N.m | 2.39 | |
| 瞬時の最大トルク | N.m | 8.36 | 定数電流 | A について | 5.1 | |
| 瞬時の最大電流 | A について | 17.8 | 定速 | rpm | 3000 | |
| 最大速度 | rpm | 6500 | ポール数 | ポーランド人 | 10 | |
| トーク係数 | N.m.A | 0.465 | 回線電動力係数 | mV/rpm | 28.8 | |
| 線感受性 | mH | 5.8 | 線抵抗 | オー | 1 | |
| ローターの慣性 | kg.m2.10-4 | 1.56 ((1.66) | ブレーキの名乗電圧 | V | 24V±2.4V | |
| ブレーキの名乗力 | W | 8.5 | ブレーキ保持トルク | N.m | ≥25 | |
| エンコーダー | 標準 | 23ビット多回転光電エンコーダー | 体重 | キロ | 2.1 ((2.93) | |
| オプション | 単回線絶対値磁気エンコーダー,2500行のインクリメントエンコーダー,2500行の地方エンコーダーなど |
SM130 Bシリーズ サーボモーター
| サーボモーターモデル | 130 | 1R0G25××BE | 1R0G15××BE | 1R5G25××BE | 1R2G15××BE | 2R0G25××BE | 1R5G15××BE |
| 定数出力 | W | 1 | 1 | 1.5 | 1.2 | 2.0 | 1.5 |
| 電圧 | V | 220VAC | |||||
| 定数トルク | N.m | 4 | 6 | 6 | 7.7 | 7.7 | 10 |
| 瞬時の最大トルク | N.m | 12 | 18 | 18 | 23 | 23 | 30 |
| 定数電流 | A について | 4 | 4 | 6 | 4 | 8.5 | 8 |
| 瞬時の最大電流 | A について | 12 | 12 | 19 | 13 | 26.5 | 25 |
| 定速 | rpm | 2500 | 1500 | 2500 | 1500 | 2500 | 1500 |
| 最大速度 | rpm | 3000 | 2000 | 3000 | 2000 | 3000 | 2000 |
| ポール数 | ポーランド人 | 10 | |||||
| トーク係数 | N.m.A | 1.08 | 1.63 | 1.03 | 1.92 | 0.94 | 1.3 |
| 回線電動力係数 | mV/rpm | 62 | 90.5 | 62 | 89.5 | 60 | 83.5 |
| 線感受性 | mH | 14.8 | 17.2 | 7.7 | 9.9 | 4.6 | 6.3 |
| 線抵抗 | オー | 1.5 | 1.14 | 0.58 | 0.63 | 0.3 | 0.38 |
| ローターの慣性 | kg.m2.10-4 | 7.2 | 13 | 13 | 18.8 | 18.8 | 24.6 |
| エコーダー | 標準 | 増幅式光電エンコーダー. (ABZ+UVW,解像度2500行) | |||||
| オプション | 州電路の光電エンコーダー ローータリートランスフォーマー 絶対値エンコーダー | ||||||
| 体重 | キロ | 5.8 | 7.3 | 7 | 9.5 | 9.3 | 11.5 |
SM180Bシリーズ サーボモーター
| サーボモーターモデル | 180 | 2R9I15××BE | 4R4I15××BE | 5R5I15××BE | 7R5I15××BE | 011I15××BE |
| 定数出力 | W | 2.9 | 4.4 | 5.5 | 7.5 | 11 |
| 電圧 | V | 380VAC | ||||
| 定数トルク | N.m | 18.6 | 28.4 | 35 | 48 | 70 |
| 瞬時の最大トルク | N.m | 55.8 | 85.2 | 105 | 144 | 210 |
| 定数電流 | A について | 7 | 11 | 13 | 17 | 26 |
| 瞬時の最大電流 | A について | 25.5 | 36 | 43 | 55 | 83 |
| 定速 | rpm | 1500 | ||||
| 最大速度 | rpm | 2000 | ||||
| ポール数 | ポーランド人 | 10 | ||||
| トーク係数 | N.m.A | 2.88 | 2.81 | 2.92 | 2.97 | 2.93 |
| 回線電動力係数 | mV/rpm | 180 | 180 | 183 | 177 | 180 |
| 線感受性 | mH | 21.8 | 15.5 | 12.3 | 8.9 | 6.48 |
| 線抵抗 | オー | 1.13 | 0.74 | 0.6 | 0.42 | 0.28 |
| ローターの慣性 | kg.m2.10-4 | 57.38 | 79.27 | 95.38 | 124.58 | 168.37 |
| エコーダー | 標準 | 増幅式光電エンコーダー (ABZ+UVW,解像度2500行) | ||||
| オプション | 地方線光電エンコーダー,回転トランスフォーマー,絶対値エンコーダー | |||||
| 体重 | キロ | 17 | 21.4 | 24.9 | 30.8 | 40 |
