ハイライト
オートマティック・センター・ラインナリー・ガイド・スライダー
,コンパクト構造線形ガイドスライダー
-
厚さ12mm
-
ローリング要素の列数複数列
-
ローリングベアリングシートの材料軸承鋼
-
起源の場所日本
-
モデル番号SSR
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージング

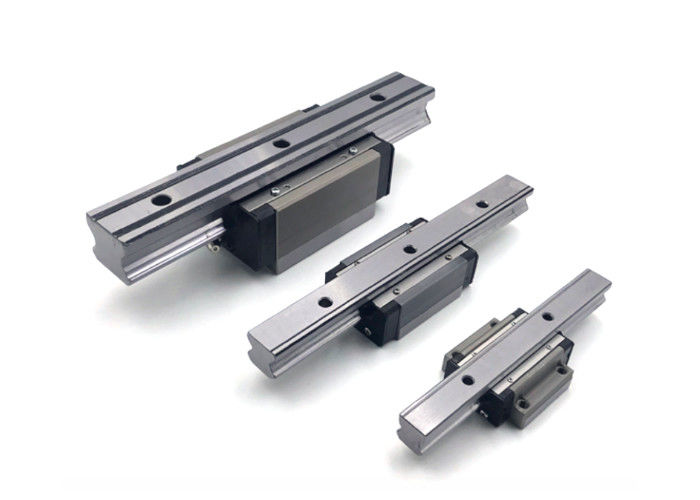

放射線SSR線形ガイドスライダーは,コンパクトな構造,高い塵耐性,自動センター能力を持っています
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
線形ガイドは,ローリング運動のためにローリング要素を使用する. スライドガイドと比較して摩擦抵抗は1/20 - 1/40以下である. 静的摩擦は小さい.動的摩擦とほとんど違いはありませんマイクロフィーディングがある場合,無効状態や滑り込みはなく,超マイクロレベルの歩行精度を可能にします.
線形導体の摩擦抵抗は,負荷サイズ,プレスプレッシャー,潤滑剤粘度によって異なります.摩擦係数は,シリーズ形によって異なります.ボール型シリーズ用線形ガイド,摩擦係数は0.002〜0.003 (密封蓋を除く). ローラーシリーズ線形ガイドの場合,摩擦係数は0.001〜0.002 (密封蓋を除く).
この製品の線形SSR線形ガイドスライダーでは,LM軌跡とスライダーに沿って鋼のボールがローリングされ,精密なローリング表面の4つの列を形成します.ボール保持器と端カバープレートは,鋼のボール柱を円形運動で移動させる. ボール保持器を使用すると,鋼球間の摩擦をなくし,滑滑油の保持を改善し,低騒音,高速,長い使用寿命を達成することができます.長期にわたって 維持費なしで動作する.
技術パラメータ:
| モデル | 外見のサイズ | LM スライダーサイズ | |||||||||||
| 高さ M | 幅W | 長さ L | B について | C について | L について1 | T | K | N | E について | f0 | e0 | D0 | |
|
SSR 15XW SSR 15XWM |
24 | 34 | 56.9 | 26 | 26 | 39.9 | 6.5 | 19.5 | 4.5 | 5.5 | 2.7 | 4.5 | 3 |
|
SSR 20XW SSR 20XWM |
28 | 42 | 66.5 | 32 | 32 | 46.6 | 8.2 | 22 | 5.5 | 12 | 2.9 | 5.2 | 3 |
|
SSR 25XW SSR 25XWM |
33 | 48 | 83 | 35 | 35 | 59.8 | 8.4 | 26.2 | 6 | 12 | 3.3 | 6.8 | 3 |
|
SSR 30XW SSR 30XWM |
42 | 60 | 97 | 40 | 40 | 70.7 | 11.3 | 70.7 | 11.3 | 32.5 | 8 | 12 | 4.5 |
| SSR 35XW | 48 | 70 | 110.9 | 50 | 50 | 80.5 | 13 | 36.5 | 8.5 | 12 | 4.7 | 8.8 | 4 |
適用可能なシナリオ:
優れた性能特性により,この線形ガイドスライダーは,精度,安定性,信頼性の高い要求のある様々な分野で広く使用されています.精密加工機器など自動生産ライン,電子機器製造,医療機器などです.機器の正確な移動と効率的な操作の信頼性のある保証を提供することができます.
製品機能:
低摩擦係数:
線形SSR線形ガイドスライダーでは,ローリング・ムーブメントのためにローリング・エレメントを使用し,ローリング・ガイドと比較して摩擦抵抗を大幅に削減し,1/20 - 1/40まで低下する.静的摩擦は非常に小さく,動的摩擦とほとんど区別できないマイクロフィード中でも 怠りや滑り現象はなくなり マイクロレベル以下の歩行精度を可能にします
線形導体の摩擦抵抗は,負荷,プレスプレッシャー,潤滑剤粘度によって変化する.ボール型シリーズの摩擦係数は0.002〜0.003である (密封蓋を除く),ローラーシリーズの値は0です.001〜0.002 (密封蓋を除く)
精密ロール構造:
鉄のボールがLMコースとLMスライダーに沿ってロールし,精密に地面のローリング表面の4つの列を形成します.LMスライダーに設置されたボール保持器と端カバープレートを通して,鋼のボール柱は,円形運動で移動するように作られています.
低騒音と長寿命
鉄筋ボールとの摩擦をなくし,潤滑油の保持を向上させ,低騒音,高速,長寿命を達成します.長期にわたって 維持費なしで動作する.
ミニチュア化と放射性負荷:
横切りの高さが低いコンパクトな設計と,強い半径負荷容量を持つ鋼ボール接触構造を採用し,水平設置に最も適しています.
卓越した平面歩行精度
強い半径負荷容量を持つ鋼ボール接触構造を使用すると,半径負荷にさらされたときに小さな半径移動が起こり,安定した歩行精度を得ることができます.
オートマティック・センター機能:
この製品のユニークな前側の円形溝組み合わせ (DF組み合わせ) は,自動中心化能力を有し,プレロード下でもインストールエラーを吸収し,高精度,スムーズ,安定した線形運動.
ステンレス鋼の標準化
LM スライダー,LM 軌跡,および優れた耐腐蝕性のある鋼ボールから作られた不鋼鋼製品が標準化されています.
サポートとサービス
- 24時間営業の 顧客サポートです
- 製品選択とトラブルシューティングに関する専門的なアドバイス
- 詳細な製品情報とトレーニング資料
- 全保証と修理サービス
- 製品更新やアップグレード
梱包 と 輸送

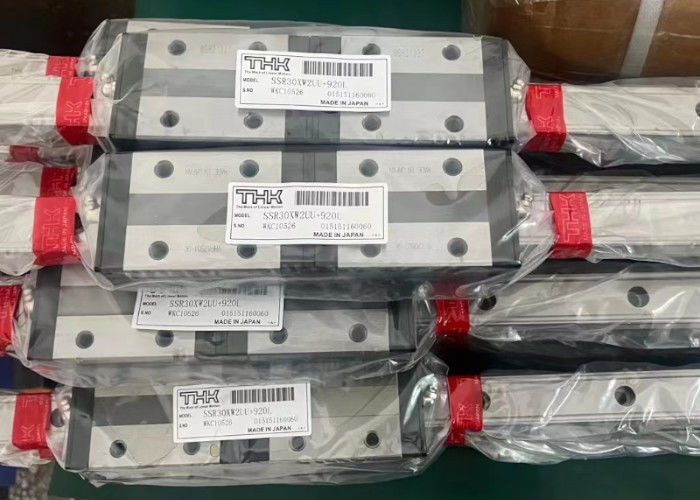

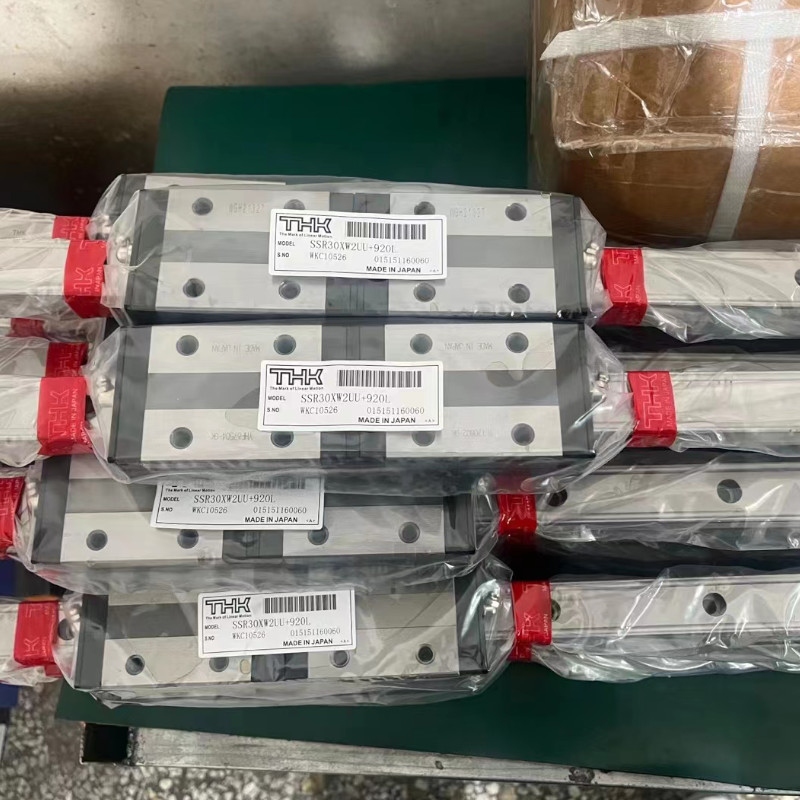

ラジアルSSR線形ガイドスライダーは,輸送中に製品を安全に保つように設計された紙箱に梱包され,出荷されます.箱には,製品にしっかりとフィットするために,カスタムサイズ挿入物があります箱内では,製品がバブルラップと泡パッシングに包まれ,追加のマッシングと保護を提供します.包装券 と 宣伝 材料 が パッケージ に 含まれ て い ますパッケージは,UPSやFedExなどの信頼できる運送業者によって送られます. パッケージの進捗状況を追跡するために,追跡情報は顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..
