Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ

製品 - クラッチ

ハイライト

フル・ウェーブ・リクティフィケーションプリンタークラッチ
,
AMシリーズミニエレクトロマグネティッククラッチブレーキ
,
ミニチュア電磁式クラッチブレーキ
力モデル

OTPF/H25
修正方法

単相フルウェーブ
頻度

50Hz
AC 入力電圧

100V/200V
DC出力

24V
熱散

強い
耐久性

良かった
敏感性

高い
起源の場所

日本
モデル番号

AMC/AMP/AMB/AMU-C
最小注文数量

交渉する
価格

Negotiate
パッケージの詳細

カスタムパッケージング

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ

Name: 単相フルウェーブ整直プリンタークラッチ AMシリーズ ミニチュア 電磁クラッチブレーキ
Brand: YK MICRO CO., LTD.
SKU: AMC/AMP/AMB/AMU-C
Availability: InStock

button button

価格を取得接触

製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.

製品説明:

AMシリーズのミニエレクトロマグネティッククラッチ/ブレーキは,コンパクトで軽量な設計のために特別に設計されています.このシリーズの製品は,小型化により多くのアプリケーションシナリオでうまく機能しています設置方向は自由で安装が簡単で,磁気ヨークはベアリングによって支えられています.設置手順をシンプルで迅速にする.

技術パラメータ:

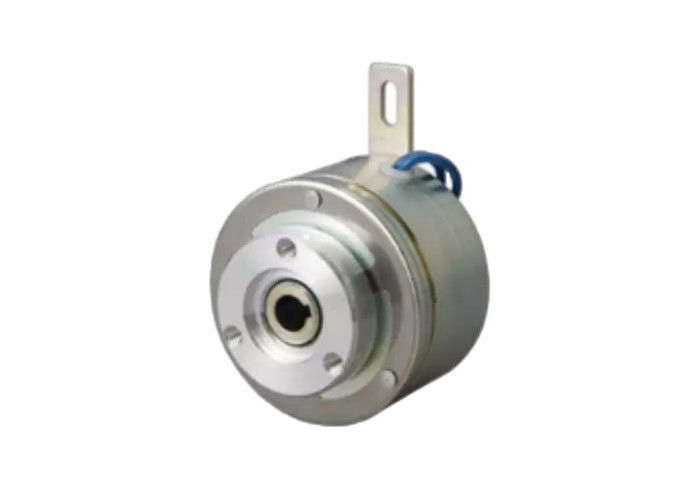

AMCマイクロ電磁クラッチ [軸承型]

タイプ25タイプ 5,タイプ 10,タイプ 20,タイプ 40,タイプ 80

トルク: 0.25 - 8 N·m

モデル		AMC	2.5	5	10	20	40	80
静的摩擦トルク		[N·m]	0.25	0.5	1	2	4	8
慣性	J×10^-4[kg·m²]	ロータ側	0.048	0.075	0.145	0.290	0.715	1.26
慣性	J×10^-4[kg·m²]	装甲側	0.040	0.060	0.128	0.260	0.618	1.22
アパルチャー		d_H7	6	6	8	10	12	15
キーウェイ		b_E9×t^+0だった1	2×6で9	2×6で9	2.5×89	4 × 11 は5	4 × 13 は5	5×17
周囲の方向		A について	35	40	46	51	61	70
		B について	26.5	26.5	35	44	49	54
		C について	22	22	30	38	42	46
		D_H8	15	15	22	26	28	32
		E について	M3	M3	M3	M4	M4	M4
		F について	28.5	28.5	36	38	41.5	41.5
		G	6.5	6.5	7	7	8.5	8.5
		H	8	8	10	10	12	12
		J	3.2	3.2	4.2	4.2	5.2	5.2
		K	7.5	7.5	9.5	9.5	11.2	11.2
軸方向		L について	32.6	32.6	40.9	45.1	52	54
		M について	19	19	22.3	24.5	31	31
		N	2	2	2.5	3	3	3
		P	10	10	14	16	16	18
		Q について	1.6	1.6	2.1	1.6	2	2
		R	22.4	22.4	28.1	30.6	35	36
		S	0.2	0.2	0.25	0.25	0.3	0.3
		T	7.3	7.3	9.8	9.45	12.2	12.1
		U	1.6	1.6	1.6	1.6	2	2
配列ハブベアリングに適した			696ZZ	696ZZ	608ZZ	6000ZZ	6001ZZ	6002ZZ
質量 [g]			140	185	300	410	725	1050

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ 0

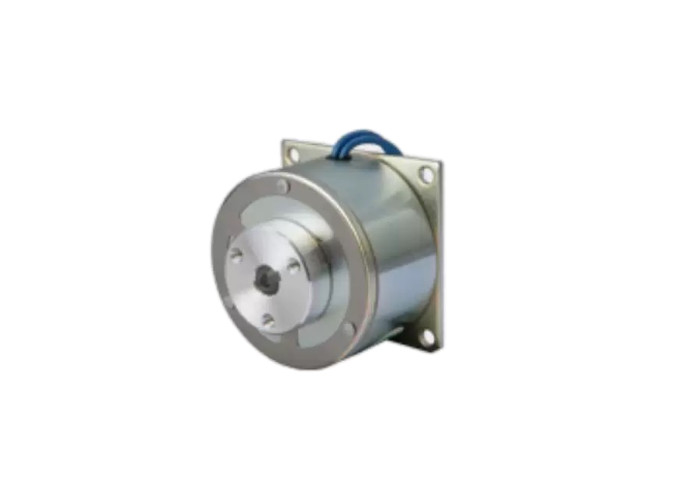

AMBマイクロ電磁ブレーキ

タイプ25 タイプ5 タイプ10 タイプ20 タイプ40 80

トルク: 0.25 - 8 N·m

モデル	AMB	2.5	5	10	20	40	80
静的摩擦トルク	[N·m]	0.25	0.5	1	2	4	8
慣性	J×10^-4[kg·m²]	0.035	0.055	0.103	0.193	0.495	1.05
アパルチャー	d_H8	6	6	8	10	12	15
キーウェイ	b_E9×t^+0だった1	2×6で9	2×6で9	2.5×89	4 × 11 は5	4 × 13 は5	5×17
周囲の方向	A について	35	40	46	51	61	70
	B について	22	22	26	31	36	40
	C について	42	48	56	63	74	84
	D_H7	15	15	22	26	28	32
	E について	M3	M3	M4	M4	M5	M5
	F について	35	40.2	46.2	53	61	70.2
	H	3.3	3.3	4.5	4.5	5.3	5.3
	J	15.7	15.7	23	27.2	29.4	33.7
軸方向	L について	31	31	39.8	44.3	50.5	53.5
	M について	3.5	3.5	3.5	4.2	4.2	4.2
	N	1.15	1.15	1.15	1.35	1.35	1.35
	Q について	1.4	1.4	1.4	1.4	1.9	1.9
	R	21.8	21.8	27.55	30.05	34.5	35.5
	S	0.15~025	0.15~025	0.2~03	0.2~03	0.25~0だった35	0.25~0だった35
	T	9	9	12	14	15.7	17.7
	U	3	3	4	5	5	5
質量 [g]		125	170	255	370	600	850

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ 1

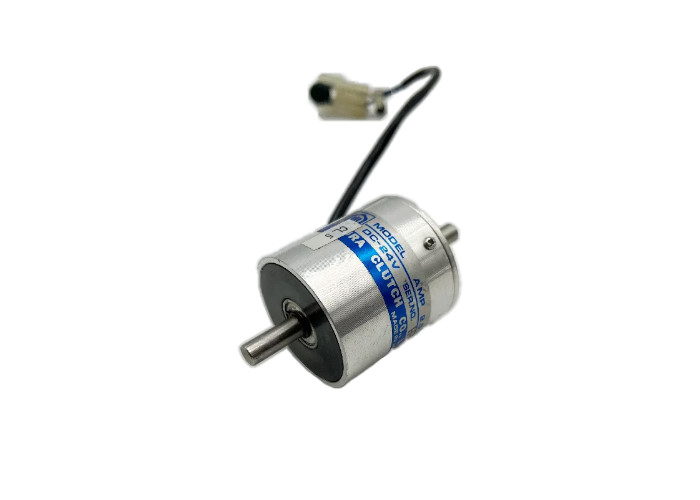

AMP マイクロ電磁式クラッチ装置

タイプ25タイプ5 タイプ10 タイプ20

トルク: 0.25 - 2 N·m

モデル		AMP	2.5	5	10	20
静的摩擦トルク		[N·m]	0.25	0.5	1	2
慣性	J×10^-4[kg·m²]	ロータ側	0.053	0.110	0.203	0.413
慣性	J×10^-4[kg·m²]	装甲側	0.033	0.055	0.090	0.185
軸径		d_H7	6	6	8	10
周囲の方向		A について	38.5	44.5	51.5	56.5
		B について_h8	18	18	26	32
		C について	28	30	40	43
		D	M4	M4	M4	M5
		E について	6	6	6	8
軸方向		L について	74	76	95	109
		M について	40	42	52	60
		N	16	16	20	23
		P	2	2	3	3
質量[g]			200	280	465	650

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ 2

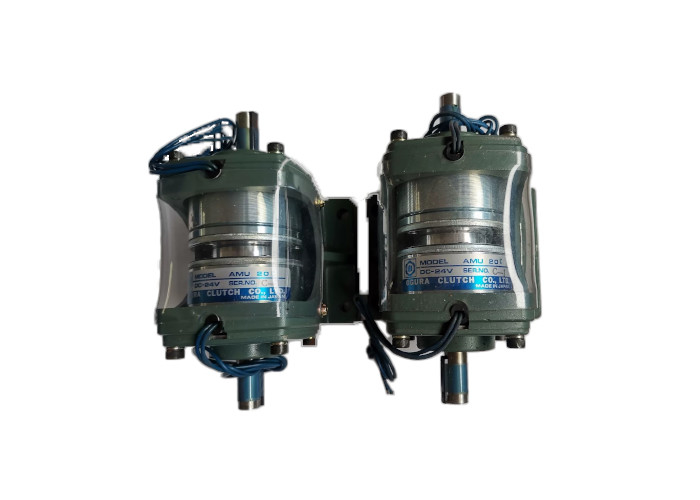

AMU-C マイクロ電磁式クラッチ/ブレーキ組 [保護カバー付き]

タイプ25タイプ5,タイプ10,タイプ20,タイプ40,タイプ80

トルク: 0.25 - 8 N·m

モデル		AMU	2.5C	5C	10C	20C	40C	80C
静的摩擦トルク		[N·m]	0.25	0.5	1	2	4	8
慣性	J×10^-4[kg·m²]	ロータ側	0.050	0.068	0.148	0.290	0.718	1.30
慣性	J×10^-4[kg·m²]	装甲側	0.063	0.113	0.208	0.390	1.04	2.19
軸径		d_H7	6	6	8	10	12	15
キーウェイ		b_h8×t_{-0だった15}	2×6で9	2×6で9	2.5×89	4 × 11 は5	4 × 13 は5	5×17
周囲の方向		A について	54.5	61.5	69	77	93	105
		B について	66	72	84	90	106	120
		C について	56	62	70	78	90	100
		D	31.5	35.5	40	45	56	63
		E について	6	7	9	10	11	12
		F について	5.5	5.5	6.5	6.5	8.5	8.5
軸方向		L について	100	100	124	139	166	174
		M について	50	50	62	69	80	86
		N	40	40	45	50	60	70
		P	30	30	39.5	44.5	53	52
		Q について	9	9	11	12	13	14
		R	16	16	20	23	30	30
		T	14	14	18	20	20	25
質量[g]			400	545	890	1500	2080	2870

性能表 [動作特性]

AM型 2型5タイプ5,タイプ10,タイプ20,タイプ40,タイプ80

モデル	静的摩擦トルク (N · m)	コイル (20 °C)					磁石の引き寄せ時間 (ms)	トルク上昇時間 (ms)	固定装置の解き放たれる時間 (ms)
		電圧 [DC-V]	電流 (A)	抵抗 (Ω)	パワー容量 (W)	時間定数 (ms)
AMC25	0.25	24	0.13	192	3	5	11	15	16
AMB25						4	10		15
AMC 5	0.5		0.17	144	4	8	12	17	20
AMB 5						7	13		20
AMC 10	1		0.25	96	6	11	18	27	25
AMB 10						10	17		25
AMC 20	2		0.26	94	6.1	13	20	35	25
AMB 20						11	21		26
AMC 40	4		0.38	64	9	26	35	55	45
AMB 40						19	32		40
AMC 80	8		0.48	50	11.5	33	39	60	48
AMB 80						24	37		52

性能表 [ワークロード]

AM型 2型5タイプ5,タイプ10,タイプ20,タイプ40,タイプ80

モデル AMC·AMB AMP·AMU-C	最大調整可能なクリアランス [mm]	最大調整可能な総作業量 [J]	最大総作業量 [J]	許容される回転速度 [r/min]
2.5	0.4	2.8	8.7	3600
5	0.45	4.5	1.4
10	0.55	7.5	2.3
20	0.6	1.2	3.8
40	0.7	1.8	5.8
80	0.7	2.7	8.5

単相フルウェーブ整直プリンタークラッチ AMシリーズミニチュア電磁クラッチブレーキ 3

適用可能なシナリオ:

AMシリーズの製品は,高精度,迅速な応答,および逆クリアランス設計がないため,正確な制御と急速な開始停止を必要とする状況で広く使用されています.例えば,自動化機器の分野機械,医療機器,繊維機械,オフィス機器,など,AMシリーズ製品の存在が見られます.彼らは,パワーを送信する責任があります.これらのアプリケーションの位置精度を保証する.

製品機能:

高い感度で作用する速やかにトルクを生成し放出し,正確な動作制御を実現できる.

バッククリアランスなし:スプリングプレート駆動モードを採用し,回転方向に逆空隙がないし,低騒音で円滑な回転が可能です.

強い熱散:優れた熱消耗能力により,性能に影響を及ぼさず,長期にわたって安定した動作を保証します.

耐久性:高品質の材料とプロセス設計は,製品の長期使用期間を保証します.

簡単にインストール:設置方向は自由で,クラッチの横軸はベアリングによって支えられ,設置プロセスは簡単で迅速です.

複数のモデル選択:異なるアプリケーションシナリオにおけるトルクとインストール要件を満たす複数のモデルを提供します.

サポートとサービス

24時間営業の顧客サポートです
製品選択とトラブルシューティングに関する専門的なアドバイス
詳細な製品情報とトレーニング資料
全保証と修理サービス
製品更新やアップグレード

梱包と輸送

AMシリーズのミニエレクトロマグネティッククラッチブレーキは,輸送中に製品を安全に保つように設計された紙箱に梱包され,出荷されます.箱には,製品にしっかりとフィットするために,カスタムサイズ挿入物があります箱内では,製品がバブルラップと泡パッシングに包まれ,追加のマッシングと保護を提供します.包装券と宣伝材料がパッケージに含まれていますパッケージは,UPSやFedExなどの信頼できる運送業者によって送られます. パッケージの進捗状況を追跡するために,追跡情報は顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..

パッケージは,UPSやFedExなどの信頼できる運送業者によって送られます.追跡情報は,パッケージの進行を追跡するために顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..
