ハイライト
改良されたMCNB Molddiscシリーズ3.8N・m モールドディスクシリーズ
,3.8N・m Molddisc Series
-
トルクの範囲0.38~3.8N・m
-
電気変数DC 24V
-
周回数6000r/Min
-
慣性モーメント低慣性
-
起源の場所日本
-
モデル番号MCNB Molddiscシリーズ
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージング

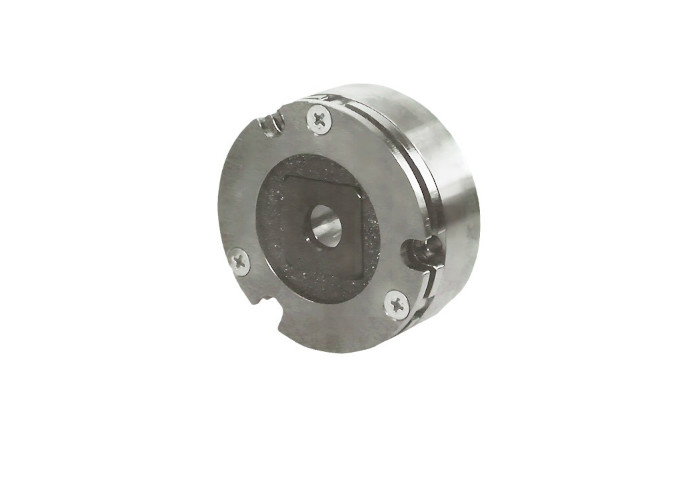

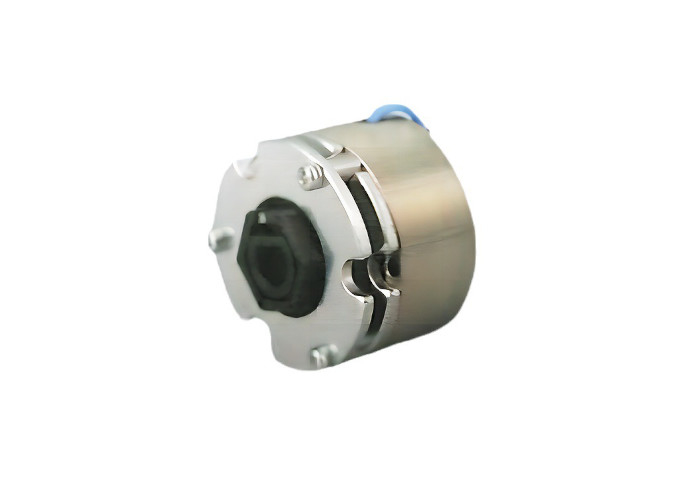

トルク範囲 0.38-3.8N・m 拡張MCNBモールドディスクシリーズ 小型非興奮アクションブレーキ
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
MCNB Molddiscシリーズの小型非興奮アクションブレーキは,高トルク,耐久性,低慣性トルクにより,サーボモーターとロボットに幅広いアプリケーション見通しを持つ高性能製品です.,精密な電気パラメータと最適化された機械設計により,このブレーキは安定した信頼性の高いブレーキ制御を提供できます.産業自動化におけるブレーキ性能に対する高い要求を満たす.
技術パラメータ:
尺寸表
| モデル | MCNB | 3 | 15 | 40 | |
| 静的摩擦トルク | 〔N・m〕 | 0.38 | 1.52 | 3.8 | |
| 慣性 | J×10−4〔kg・m2〕 | 0.02 | 0.018 | 0.075 | |
| 穴の直径 | dh7 | 8 | 10 | 12 | |
| 周囲の方向 | A について | 35 | 52 | 68 | |
| B±02 | 29 | 46 | 60 | ||
| C-0 だった1 | 35 | 52 | 68 | ||
| E について | 9 | 12 | 18 | ||
| F について | 3.4 | 3.4 | 4.5 | ||
| G | 7 | 8 | 8 | ||
| H | 12 | 19 | 25 | ||
| 軸方向 | L について | 28.2 | 24.5 | 27.5 | |
| M について | 27.7 | 24 | 27 | ||
| N | 20.7 | 16 | 17.6 | ||
| P±02 | 23.9 | 19.8 | 21.4 | ||
| Q について | 3.5 | 4 | 4 | ||
| R | 6 | 6.5 | 7 | ||
| S[初期平均クリアランス] | 00.06~0 だった13 | 00.07~0 だった15 | 00.08~0 だった15 | ||
| 質量 [kg] | 0.15 | 0.3 | 0.6 | ||
性能表
|
モデル |
トークス仕様 (N · m) | コイル (20 °C) | 磁石の引き寄せ時間 (ms) | 固定装置の解き放たれる時間 (ms) | 周回数 (r/min) | |||
| DC電圧 (V) | DC電流 (A) | 抵抗 (Ω) | パワー容量 (W) | |||||
| 3 | 0.38 | 24 | 0.25 | 94.4 | 6.1 | 40 | 10 | 6000 |
| 15 | 1.52 | 24 | 0.30 | 78.9 | 7.3 | 50 | 20 | 6000 |
| 40 | 3.8 | 24 | 0.35 | 67.8 | 8.5 | 70 | 20 | 6000 |
適用可能なシナリオ:
モーターに適した:工業自動化における精密なブレーキ制御の要求を満たす Φ 40 から Φ 80 のサイズに及ぶサーボモーターに広く適用されます.
ロボット用:ロボット技術にも適用され,安定で信頼性の高いブレーキソリューションを提供します.
製品機能:
ブレーキ機能:電磁原理によって,装置の安全性と安定性を確保するために,迅速かつ信頼性の高いブレーキ制御が達成されます.
低騒音と低振動:最適化された設計により,動作中に騒音と振動が減少し,全体的なユーザー体験が向上します.
パーソナライズ:顧客ニーズに基づいてカスタマイズされたサービスを提供できます. 特殊な形状 (ワイヤトレイの追加など) とパフォーマンスを含む,異なるシナリオにおける特定の要件を満たします.
高効率:高摩擦係数を持つ摩擦材料は,ブレーキの高効率を保証し,製品の使用寿命を延長します.
