電気磁気クラッチ/ブレーキ
,Vシリーズ電気磁気クラッチ/ブレーキ
-
力モデルOTPF/H25/H45/H70
-
修正方法単相フルウェーブ
-
頻度50/60Hz
-
AC 入力電圧100/200V
-
DC出力24V
-
熱散強い
-
耐久性良かった
-
敏感性高い
-
起源の場所日本
-
モデル番号Vシリーズ
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージング

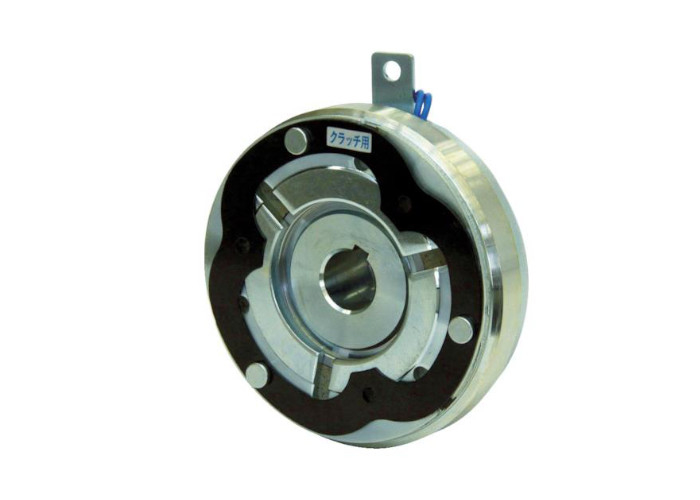

Vシリーズ 乾燥型単板 電磁クラッチ/ブレーキ 100/200V AC 入力電圧
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
電気磁気クラッチ&ブレーキ Vシリーズ製品は,軽量,高トルク,安装しやすい,高感度,騒音のない動作この製品は工業自動化分野で広く使用され,様々な機械機器に正確なトルク制御とブレーキソリューションを提供します.長期にわたる安定した運用の必要性を満たしながら.
技術パラメータ:

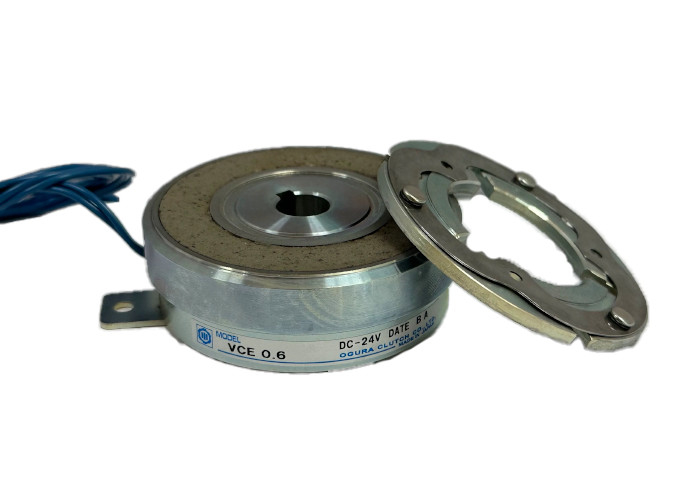

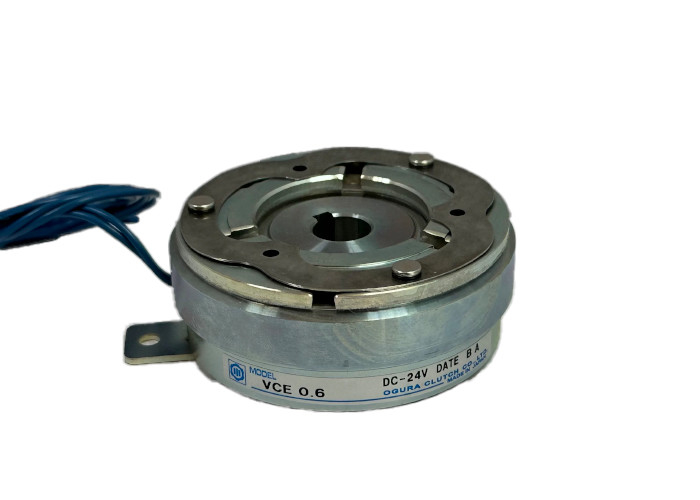

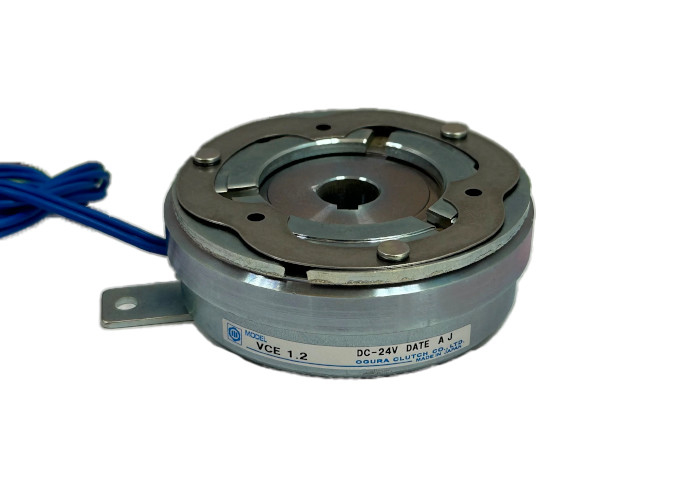

VCE 乾燥型単板電磁クラッチ
タイプ06タイプ12タイプ25タイプ5 タイプ10 タイプ20
トルク: 6 - 200 N·m
| モデル | VCE | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | |
|---|---|---|---|---|---|---|---|---|
| 静的摩擦トルク | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 | |
| 慣性 | J×10-4[kg·m2] | ローターの端 | 0.9 | 2.6 | 8.1 | 24.1 | 58.0 | 182 |
| 装具の端 | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 | ||
| 掘削直径 | dH7 | 12 | 15 | 20 | 25 | 30 | 40 | |
| キーウェイ側 | bJs9×t+0だった15 | 4 × 13 は8 | 5 × 17 について3 | 6×22です8 | 8 × 28 は3 | 8×33 は3 | 12 × 43 は3 | |
| 周囲の方向 | A について | 70 | 90 | 113 | 142 | 178 | 225 | |
| C について | 35 | 45 | 53 | 66 | 83 | 107 | ||
| E について | 41 | 56 | 65 | 78 | 100 | 125 | ||
| F について | 5 | 6 | 6 | 6 | 10 | 10 | ||
| G | 14 | 16 | 16 | 16 | 24 | 24 | ||
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| J | 46 | 60 | 76 | 95 | 120 | 158 | ||
| K | M3 | M4 | M5 | M6 | M8 | M10 | ||
| 軸方向 | L について | 30 | 35.1 | 40.5 | 45.5 | 50.6 | 60.5 | |
| M について | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | ||
| N | 5.5 | 6.6 | 8.5 | 10 | 13.1 | 44 | ||
| P | 0.5 | 2 | 2 | 2 | 0 | 0 | ||
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | ||
| T | 1.6 | 2 | 2 | 2 | 2.9 | 2.9 | ||
| 質量[kg] | 0.53 | 0.99 | 1.9 | 3.2 | 5.8 | 10.8 | ||
VBE 乾燥型単板電磁式ブレーキ
タイプ06タイプ12タイプ25タイプ5 タイプ10 タイプ20
トルク: 6 - 200 N·m
| モデル | VBE | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| 静的摩擦トルク | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 |
| 慣性 | J×10-4[kg·m2] | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 |
| 周囲の方向 | A について | 67 | 86 | 108 | 136 | 170 | 215 |
| C について | 35 | 45 | 53 | 66 | 83 | 107 | |
| D | 35 | 45 | 52 | 65 | 80 | 107 | |
| E について | 62 | 82 | 100 | 125 | 156 | 200 | |
| F について | 85 | 110 | 135 | 165 | 210 | 265 | |
| G | 75 | 98 | 122 | 150 | 190 | 240 | |
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 11 | |
| J | 46 | 60 | 76 | 95 | 120 | 158 | |
| K | M3 | M4 | M5 | M6 | M8 | M10 | |
| 軸方向 | L について | 24.5 | 27.5 | 31.5 | 35 | 40 | 47.5 |
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | |
| T | 1.8 | 2.1 | 2.4 | 2.4 | 2.7 | 3 | |
| 質量[kg] | 0.32 | 0.59 | 1.1 | 2.0 | 3.7 | 7.0 | |
性能表"運用特性"
タイプV タイプ06タイプ12タイプ25タイプ5,タイプ10,タイプ20
| モデル | 静的摩擦トルク [N · m] | コイル (20 °C) | 磁石の引き寄せ時間 (S) | トルク上昇時間 (S) | 固定装置の解き放たれる時間 (S) | 周回数 (r/min) | |||
| 電圧 (DC-V) | 電流 (A) | 抵抗 (Ω) | パワー容量 (W) | ||||||
| VCE06 | 6 | 24 | 0.50 | 48 | 12 | 0.020 | 0.050 | 0.020 | 7000 |
| VBE0 について6 | 0.010 | 0.040 | |||||||
| VCE12 | 12 | 0.65 | 37 | 15 | 0.020 | 0.050 | 0.030 | 6000 | |
| VBE12 | 0.62 | 39 | 0.015 | 0.045 | |||||
| VCE25 | 25 | 0.92 | 26 | 22 | 0.030 | 0.070 | 0.050 | 5500 | |
| VBE25 | 0.020 | 0.060 | |||||||
| VCE5 | 50 | 1.41 | 17 | 33 | 0.045 | 0.085 | 0.070 | 4500 | |
| VBE5 | 0.025 | 0.065 | |||||||
| VCE10 | 100 | 1.60 | 15 | 38 | 0.090 | 0.130 | 0.085 | 3600 | |
| VBE10 | 0.040 | 0.078 | 0.035 | ||||||
| VCE20 | 200 | 2.20 | 11 | 53 | 0.110 | 0.155 | 0.095 | 3000 | |
| VBE20 | 0.055 | 0.095 | 0.062 | ||||||
性能表"ワークロード"
タイプV タイプ06タイプ12タイプ25タイプ5,タイプ10,タイプ20
|
モデル VCE,VBE |
最大調整可能な隙間 [mm] | 最大調整可能な総作業量 [J] | 最大総作業量 [J] |
| 0.6 | 0.5 | 2.9×107 | 13×107 |
| 1.2 | 0.6 | 6.6×107 | 25×107 |
| 2.5 | 0.7 | 13×107 | 49×107 |
| 5 | 0.8 | 26×107 | 88×107 |
| 10 | 1.2 | 62×107 | 170×107 |
| 20 | 1.5 | 120×107 | 320×107 |
適用可能なシナリオ:
応用分野:機械加工,自動生産ライン,包装機械など,トルク伝送とブレーキの正確な制御を必要とする産業自動化分野に適しています.
設置環境:設置方向が自由で,簡単に設置できます.様々な複雑な設置環境に適しています.
製品機能:
トーク制御:異なる負荷要件を満たすために6~200N · mのトルク範囲を提供します.
迅速な回答:瞬時にトルクを生成し放出し,高度な精度の運動制御を実現できる.
静かな操作:ゼロ・バックレックスの設計により,回転中に騒音が発生せず,作業環境の質が向上します.
熱散と耐久性耐久性も高く,長期にわたって安定した動作を保証する強い熱消耗能力があります.
配件部品:スクロール,スプリング・ローバー,スペースラー,ローバー,保護要素,その他のアクセサリーを装備し,安装と保守を容易にする.
