OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ

製品 - クラッチ

ハイライト

単板電磁クラッチ/ブレーキ
,
OEMプリンタークラッチ
熱消耗能力

強い
タイプ

スプライン型ドライブ
力モデル

OTPF/H45/H70/H130
修正方法

単相フルウェーブ
頻度

50/60Hz
AC 入力電圧

100V/200V
DC出力

24V
反応能力

すごい
起源の場所

日本
モデル番号

MSシリーズ
最小注文数量

交渉する
価格

Negotiate
パッケージの詳細

カスタムパッケージング

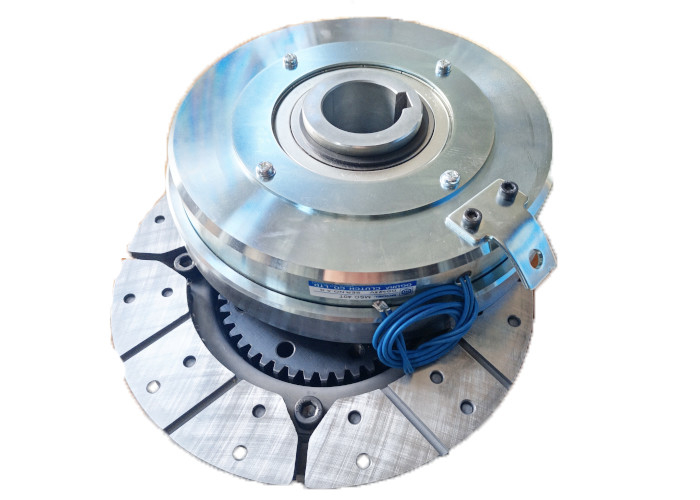

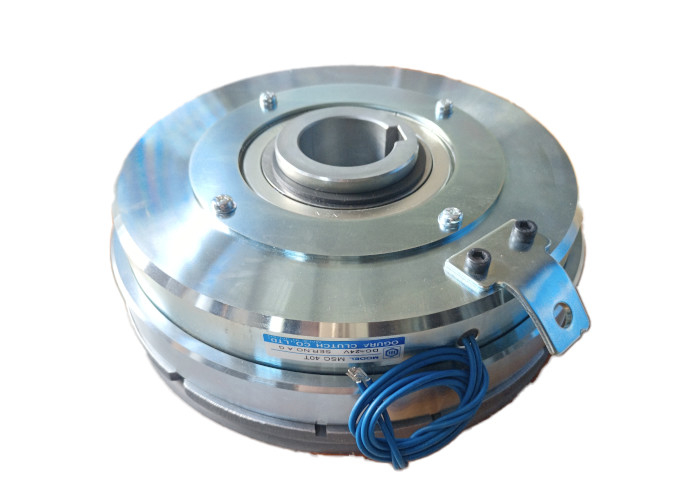

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ

Name: OEMプリンタークラッチ MSシリーズ 乾燥単板 電磁クラッチ/ブレーキ
Brand: YK MICRO CO., LTD.
SKU: MSシリーズ
Availability: InStock

button button

価格を取得接触

製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.

製品説明:

電子クラッチ&ブレーキMSシリーズ製品は,幅広いトルク範囲,優れた設計特性,便利なインストール方法,そして様々な組み合わせの選択肢トークの正確な制御,効率的な熱消耗,自動クリアランス調整,その他の機能により,機器の運用効率と信頼性が向上しました.高性能クラッチとブレーキの産業需要を満たす.

技術パラメータ:

MSC - T 乾燥型単板電磁クラッチ [軸承型]

タイプ12タイプ25タイプ5 タイプ10

トルク: 12 - 100 N·m

モデル		MSC	1.2T	2.5T	5T	10T
静的摩擦トルク		[N·m]	12	25	50	100
慣性	J×10^-4[kg·m²]	ローターの端	3.3	8.5	22	73
慣性	J×10^-4[kg·m²]	装具の端	5.5	13.8	39	86
掘削直径		d_H7	15	20	25	30
キーウェイ		b_E9×t^{+0だった15}	5×17	5×22	7×28	7×33
周囲の方向	A について		90	110	140	175
	C について_H7		32	42	52	62
	D		85.1	103.5	133	165
	E について		52	65	80	95
	F について		5	6	6	10
	G		14	16	16	24
	H		4.5	5.5	5.5	8.5
	J		40	50	62	75
	K₁		3 - 4 わかった5	3 - 5 わかった5	3 - 6 だった5	3 - 85
	K₂		3M4	3M5	3-M6	3M8
軸の方向	L について		50	59	69	85
	M について		25	32	35	48
	N		19	19	16	17
	オー		6	8	18	20
	P		11	13	21	23.5
	Q について		1.4	3	2	3.1
	R		1.6	2	2	2.9
	S		0.3	0.3	0.3	0.4
装具用ベアリング			6002ZZ	6004ZZ	6205ZZ	6206ZZ
質量 [kg]			1.5	2.3	4.2	8.4

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 0

MSC - T ドライ単板電磁クラッチ [ベアリングタイプ]

タイプ20 タイプ40 タイプ70 タイプ100

トルク: 200〜1000 N·m

モデル		MSC	20T	40T	70T	100T
静的摩擦トルク		[N·m]	200	400	700	1000
慣性	J×10^-4[kg·m²]	ローターの端	221	550	1030	2830
慣性	J×10^-4[kg·m²]	装具の端	240	550	1240	2630
掘削直径		d_H7	40	50	60	70
キーウェイ		b_E9×t^{+0だった15}	10×43 は5	15×55	15×65	18×76
周囲の方向	A について		220	260	315	380
	C について_H7		80	90	110	125
	D		207.2	243	293	360
	E について		120	140	170	210
	F について		10	12	13	13
	G		24	28	30	30
	H		8.5	10.5	13	13
	J		94	110	130	150
	K₁		3 - 85	4から10だ5	4 - 13	4 - 13
	K₂		3M8	4-M10	4-M12	4-M12
軸の方向	L について		96	110	123	138
	M について		53	65	70	80
	N		20	20	25	28
	オー		23	25	28	30
	P		27	29	33	35
	Q について		3.1	6.8	2.8	14.8
	R		2.9	3.2	3.2	3.2
	S		0.5	0.7	0.7	0.8
装具用ベアリング			6208ZZ	6210ZZ	6212ZZ	6214ZZ
質量 [kg]			14	22	35	52

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 1

MSBドライ単板電磁ブレーキ

タイプ12タイプ25タイプ5

トルク: 12 - 50 N·m

モデル		MSB	1.2	2.5	5
静的摩擦トルク		[N·m]	12	25	50
慣性	J×10^-4[kg·m²]		5.5	13.8	39
掘削直径		d_H7	15	20	25
キーウェイ		b_E9×t^{+0だった15}	5×17	5×22	7×28
周囲の方向	A について		90	110	140
	B について		28	42	50
	D_H8		46	54	74
	E について		85	103	133
	F について_h8		115	135	170
	G		100	120	150
	H		4 - 4 わかった5	4 - 4 わかった5	4 - 4 わかった5
軸の方向	L について		50	57.3	67
	M について		21	21	20
	N		28	35	45
	P		1	1.3	2
	Q について		2	2.4	2.4
	R		31	36	39
	S		0.3	0.3	0.3
質量 [kg]			1.2	2.2	4

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 2

MSB 乾燥型単板電磁式ブレーキ

10型 20型 40型 70型 100型

トルク: 100〜1000 N·m

モデル		MSB	10	20	40	70	100
静的摩擦トルク		[N·m]	100	200	400	700	1000
慣性	J×10^-4[kg·m²]		86	250	580	1260	2730
掘削直径		d_H7	30	40	50	60	70
キーウェイ		b_E9×t^{+0だった15}	7×33	10×43 は5	15×55	15×65	18×76
周囲の方向	A について		175	220	260	315	380
	B について		50	72	-	128	-
	D_H8		72	80	110	145	190
	G		85	98	132	170	218
	H		6から6だ5	6 - 8 だった5	6から10まで5	6から12です5	8から12まで5
軸の方向	L について		81.1	90.8	100	114.5	117
	M について		30	20	24	24	17
	N		50	70	76	90	100
	P		1.1	0.8	0	0.5	0
	Q について		3.3	2.9	3.7	3.7	3.7
	R		48	52	56	61	59
	S		0.4	0.5	0.7	0.7	0.8
質量 [kg]			8	14	21	34	51

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 3

MSCP ドライ単板電磁式クラッチ装置 [アライナメントシャフト型]

タイプ12タイプ25タイプ5 タイプ10

トルク: 12 - 100 N·m

モデル		MSCP	1.2	2.5	5	10
静的摩擦トルク		[N·m]	12	25	50	100
慣性	J×10^-4(kg·m)²)	入力シャフト	3.5	9.3	24	75
慣性	J×10^-4(kg·m)²)	出力軸	6.0	14.3	40	88
孔径		d_h7	15	20	25	30
鍵スロット		b_h8×t_{-0だった02}	5×17	5×22	7×28	7×33
周囲の方向		A について	126	157	197	235
		B について	136	156	190	230
		C について	110	130	160	200
		D	63	80	102	120
		E について	10	12	15	15
		F について	98	112	130	150
		G	71	71	71	71
		H	8.5	8.5	11	11
軸の方向		L について	231	264	303	350
		M について	168	185	212	246
		N	142	157	180	214
		P	34	42	49	58
		Q について	29	37	42	46
		R	27	36	45	54
		S	22	31	40	49
		Y×深さ	M5×10	M6×12	M8×16	M8×16
質量 [kg]			3.5	5.8	10.5	19.0

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 4

MSCP乾燥型単板電磁クラッチ装置 [調整軸型]

タイプ20 タイプ40 タイプ70 タイプ100

トルク: 200〜1000N·m

モデル		MSCP	20	40	70 [特別]	100 [特別]
静的摩擦トルク		[N·m]	200	400	700	1000
慣性	J×10^-4(kg·m)²)	入力シャフト	240	580	1100	3000
慣性	J×10^-4(kg·m)²)	出力軸	260	590	1280	2900
孔径		d_h7	40	50	60	70
鍵スロット		b_h8×t_{-0だった02}	10×43 は5	15×55	15×65	18×76
周囲の方向		A について	295	350	395	452
		B について	280	340	400	460
		C について	240	290	340	390
		D	150	180	200	227
		E について	18	25	30	30
		F について	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
軸の方向		L について	427	508	640	710
		M について	288	334	408	468
		N	246	282	320	400
		P	76	94	116	121
		Q について	63	80	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y×深さ	M10×20	M10×20	M12×25	M12×25
質量 [kg]			32.5	55	115	150

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 5

MSU 乾燥型単板電磁クラッチ/ブレーキ組 (調整軸型)

タイプ12タイプ25タイプ5 タイプ10

トルク: 12 - 100N·m

モデル		MSU	1.2	2.5	5	10
静的摩擦トルク		[N·m]	12	25	50	100
慣性	J×10^-4(kg·m)²)	入力シャフト	3.5	9.3	24	75
慣性	J×10^-4(kg·m)²)	出力軸	11	27.5	80	173
孔径		d_h7	15	20	25	30
鍵スロット		b_h8×t_{-0だった02}	5×17	5×22	7×28	7×33
周囲の方向		A について	126	157	197	235
		B について	136	156	190	230
		C について	110	130	160	200
		D	63	80	102	120
		E について	10	12	15	15
		F について	98	112	130	150
		G	71	71	71	71
		H	8.5	8.5	11	11
軸の方向		L について	244	277	320	373
		M について	176	191	220	255
		N	150	165	190	225
		P	34	43	50	59
		R	27	36	45	54
		S	22	31	40	49
		Y×深さ	M5×10	M6×12	M8×16	M8×16
質量 [kg]			5.0	8.0	15.0	25.5

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 6

MSU 乾燥型単板電磁クラッチ/ブレーキ組 (調整軸型)

タイプ20 タイプ40 タイプ70 タイプ100

トルク: 200〜1000N·m

モデル		MSU	20	40	70 [特別]	100 [特別]
静的摩擦トルク		[N·m]	200	400	700	1000
慣性	J×10^-4(kg·m)²)	入力シャフト	240	580	1100	3000
慣性	J×10^-4(kg·m)²)	出力軸	480	1080	2450	5300
孔径		d_h7	40	50	60	70
鍵スロット		b_h8×t_{-0だった02}	10×43 は5	15×55	15×65	18×76
周囲の方向		A について	295	350	395	452
		B について	280	340	400	460
		C について	240	290	340	390
		D	150	180	200	227
		E について	18	25	30	30
		F について	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
軸の方向		L について	454	540	640	710
		M について	300	350	408	468
		N	260	300	320	400
		P	77	95	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y×深さ	M10×20	M10×20	M12×25	M12×25
質量 [kg]			44.0	71.5	145	190

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 7

性能表 [動作特性]

MS型 1型2タイプ25タイプ5,タイプ10,タイプ20,タイプ40,タイプ70,タイプ100

モデル	静的摩擦トルク [N · m]	コイル (20 °C)				磁石の引き寄せ時間 (S)	トルク上昇時間 (S)	固定装置の解き放たれる時間 (S)	周回数 (r/min)
		電圧 (DC-V)	電流 (A)	抵抗 (Ω)	パワー容量 (W)
MSC 1.2T	12	24	0.69	35	17	0.040	0.050	0.040	5500
MSB 1 について2
MSC 2.5T	25	24	1.04	23	25	0.050	0.070	0.060	5000
MSB 2 について5
MSC 5T	25	24	1.26	19	30	0.060	0.100	0.060	4000
MSB 5
MSC 10T	50	24	1.46	16.4	35	0.080	0.140	0.090	3600
MSB 10
MSC 20T	100	24	2.09	11.5	50	0.100	0.180	0.110	2600
MSB 20
MSC40T	400	24	2.70	8.9	65	0.140	0.230	0.140	2400
MSB 40
MSC 7OT	700	24	3.75	6.4	90	0.170	0.300	0.160	2000
MSB 70
MSC 100T	1000	24	4.14	5.8	100	0.220	0.380	0.180	1800
MSB 100

性能表 [ワークロード]

MS型 1型2タイプ25タイプ5,タイプ10,タイプ20,タイプ40,タイプ70,タイプ100

モデル MSC-T,MSB MSCP,MSU	最大総作業量 [J]
1.2	18×10⁷
2.5	27×10⁷
5	56×10⁷
10	83×10⁷
20	160×10⁷
40	230×10⁷
70	370×10⁷
100	520×10⁷

適用可能なシナリオ:

広く適用可能:工業自動化,ロボット,機械工具,包装機械,繊維機械などを含む様々な機械機器に適しています.

組み合わせの柔軟性個々のクラッチとブレーキ製品,クラッチ装置,クラッチとブレーキの組み合わせ,さまざまな機械タイプは,異なるシナリオのニーズを満たすために組み立てることができます.

効率を向上させるトークを迅速に生成し放出することで,正確な動作が達成され,機器の運用効率と精度が向上します.

製品機能:

トーク制御:速やかに反応し,トークの伝送と切断を正確に制御し,設備の安定性と信頼性を確保できる.

熱散と耐久性優れた熱消耗能力により,長期間の動作中に温度制御を保証し,製品の耐久性を向上させます.

自動格差調整:自動ギャップ調整装置を装備し,ガシケットを手動で調整する必要がないため,メンテナンスコストと時間を削減します.

迅速な対応最適化された電磁系は,クラッチとブレーキが迅速に対応できるように設計され,生産効率を向上させる.

保護メカニズム:保護要素やアクセサリーが付属し追加のセキュリティを提供し製品の使用期間を延長します

サポートとサービス

24時間営業の顧客サポートです
製品選択とトラブルシューティングに関する専門的なアドバイス
詳細な製品情報とトレーニング資料
全保証と修理サービス
製品更新やアップグレード

梱包と輸送

MSシリーズ乾燥型単板電磁式クラッチ/ブレーキは,輸送中に製品を安全に保つように設計された紙箱に梱包され,出荷されます.箱には,製品にしっかりとフィットするために,カスタムサイズ挿入物があります箱内では,製品がバブルラップと泡パッシングに包まれ,追加のマッシングと保護を提供します.包装券と宣伝材料がパッケージに含まれていますパッケージは,UPSやFedExなどの信頼できる運送業者によって送られます. パッケージの進捗状況を追跡するために,追跡情報は顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..

パッケージは,UPSやFedExなどの信頼できる運送業者によって送られます.追跡情報は,パッケージの進行を追跡するために顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..

OEMプリンタークラッチ MSシリーズ乾燥単板電磁クラッチ/ブレーキ 8
