ハイライト
24V DC出力プリンタクラッチ
,乾燥した単板プリンタークラッチ
,MMCシリーズプリンタークラッチ
-
力モデルOTPF/H45/H70/H130/H240
-
修正方法単相フルウェーブ
-
頻度50/60Hz
-
AC 入力電圧100V/200V
-
DC出力24V
-
腐食防止能力高い
-
振動抵抗高い
-
設置方向多様化
-
起源の場所日本
-
モデル番号MMCシリーズ
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージング

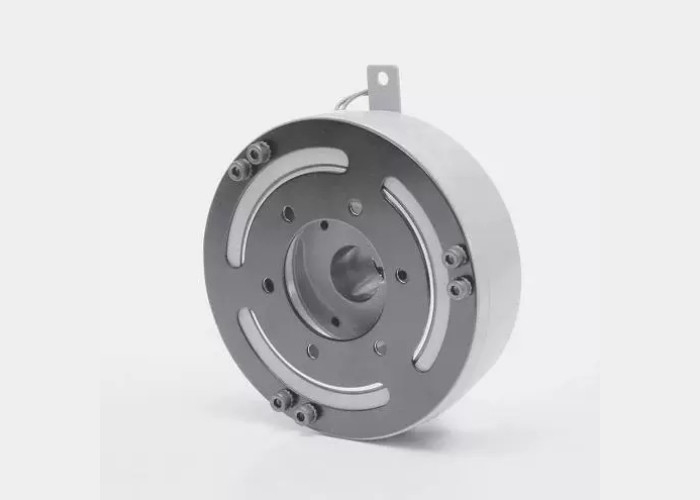

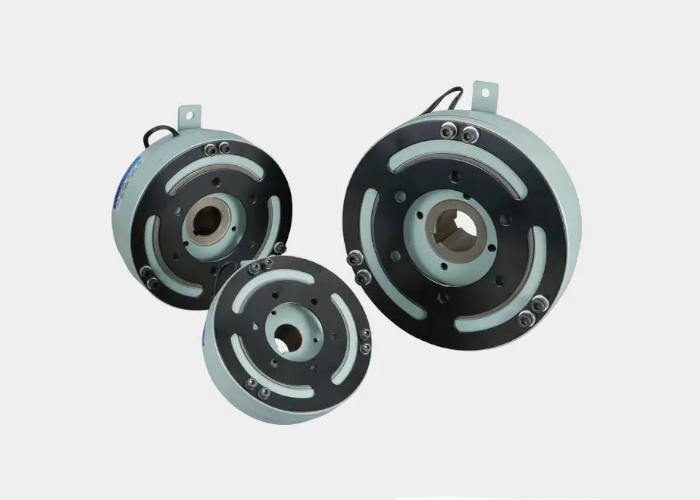

24V DC出力プリンタークラッチ MMCシリーズ 乾燥単板電磁クラッチ
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
MMCシリーズは,様々な産業分野の厳しい動作条件を満たすために設計された乾燥単板電磁クラッチです.このクラッチは,その優れた性能特性のために,多くの電源トランスミッションと制御システムのための理想的な選択になりました,幅広いトルク範囲 (50-2000N · m),優れた振動耐性,反発性のないプレートスプリングドライブモード,高い耐腐蚀性,多様な電圧仕様 (DC12VおよびDC24V) を含む.
技術パラメータ:
MMC型電磁クラッチエンジン [軸承型]
5型,10型,20型40型
トルク: 50 - 400 N·m
| モデル | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| 電圧仕様 [DC - V] | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| 静的摩擦トルク | [N·m] | 50 | 100 | 200 | 400 | |||||
| 慣性 | Jx10-4(kg · m)2] | ローターの端 | 22 | 73 | 221 | 550 | ||||
| 装具の端 | 18 | 59 | 143 | 380 | ||||||
| 孔径 | dH7 | 25 | 30 | 40 | 50 | |||||
| キーウェイ | bE9×t+0だった25 | 7×28 | 7×33 | 10×43 は5 | 15×55 | |||||
| 周囲の方向 | A について | 141 | 176 | 221 | 261 | |||||
| C についてH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| E について | 80 | 95 | 120 | 140 | ||||||
| F について | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| K | 6M6×12 | 6M8×16 | 6-M10×20 | 8M10×20 | ||||||
| 軸方向 | L について | 56.1 | 71.3 | 79.8 | 90.2 | |||||
| M について | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16.5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q について | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0.3~05 | 0.3~05 | 0.4~06 | 0.5~07 | ||||||
| U | 400 | 370 | 410 | 380 | ||||||
| 質量 [kg] | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC型電磁クラッチエンジン [軸承型]
タイプ70 タイプ100 タイプ200
トルク: 700〜2000 N·m
| モデル | MMC | 70E | 70g | 100E | 100G | 200g | ||
|---|---|---|---|---|---|---|---|---|
| 電圧仕様 [DC - V] | 12 | 24 | 12 | 24 | 24 | |||
| 静的摩擦トルク | [N·m] | 700 | 1000 | 2000 | ||||
| 慣性 | Jx10-4(kg · m)2] | ローターの端 | 1030 | 2800 | 6300 | |||
| 装具の端 | 980 | 2100 | 3800 | |||||
| 孔径 | dH7 | 60 | 70 | 80 | ||||
| キーウェイ | bE9×t+0だった25 | 15×65 | 18×76 | 20×86 | ||||
| 周囲の方向 | A について | 316 | 381 | 400 | ||||
| C についてH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| E について | 170 | 210 | 220 | |||||
| F について | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| K | 8M10×20 | 8M12×25 | 8-M16×30 | |||||
| 軸方向 | L について | 100.4 | 111.3 | 144.1 | ||||
| M について | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28.8 | |||||
| P | 14.8 | 19.8 | 26 | |||||
| Q について | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0.6~08 | 0.7~09 | 0.7~09 | |||||
| U | 370 | 340 | 300 | |||||
| 質量 [kg] | 32 | 47.3 | 79 | |||||
性能表 (運用特性)
MMC型,5型,10型,20型40型70型100型200型
| モデル | 静的摩擦トルク [N · m] | コイル (20 °C) | 磁石の引き寄せ時間 (S) | 固定装置の解き放たれる時間 (S) | 周回数 (r/min) | ||||
| 電圧 (DC-V) | 電流 (A) | 抵抗 (Ω) | パワー容量 (W) | ||||||
| MMC5 | E について | 50 | 12 | 2.50 | 4.80 | 30 | 0.050 | 0.090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | E について | 100 | 12 | 2.92 | 4.11 | 35 | 0.070 | 0.150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | E について | 200 | 12 | 4.17 | 2.88 | 50 | 0.080 | 0.140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | E について | 400 | 12 | 5.41 | 2.22 | 65 | 0.120 | 0.160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| MMC70 | E について | 700 | 12 | 7.50 | 1.60 | 90 | 0.180 | 0.180 | 2500 |
| G | 24 | 3.75 | 6.4 | ||||||
| MMC100 | E について | 1000 | 12 | 8.33 | 1.44 | 100 | 0.200 | 0.200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0.400 | 0.400 | 1600 | |
作業量
MMC型,5型,10型,20型40型70型100型200型
| モデル | 最大調整可能なクリアランス [mm] | 最大調整可能な総作業量 [J] | 最大総作業量 [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
適用可能なシナリオ:
MMCシリーズ電磁クラッチは,正確な制御と効率的な電源伝送を必要とする様々な機械機器で広く使用されています.高性能と信頼性により,自動車エンジンなどの分野で重要な役割を果たしています工業自動化生産ライン,重機械機器,機械工具機器,および持ち上げ装置.特に頻繁な起動,停止を必要とするアプリケーションシナリオでは,トークの調整MMCシリーズのクラッチの性能は特に顕著です.
製品機能:
広いトルク範囲:
具体的な適用範囲:異なる負荷要件を満たすために50N · mから2000N · mまでの幅広いトルクオプションを提供します.
適用の柔軟性MMCシリーズのクラッチは,幅広いトルク範囲で,軽量から重量までの負荷を処理できる様々な産業用用途に適しています.
優れた振動耐性
特殊なスプリングデザイン:特殊なスプリングを使用して,振動と衝撃に効果的に対処し,厳しい環境でクラッチの安定した動作を保証します.
耐久性:高振動耐性設計により,クラッチの使用寿命が延長され,メンテナンスコストが削減されます.
バッククリアランスなし:
葉のスプリング駆動方法:配列は葉のスプリングで駆動され,周縁方向に逆空隙がないため,トランスミッションの誤差を減らす.
低騒音:バックフリーランスのない設計により,クラッチは動作中に滑らかで静かになります.
高い防腐性
表面噴霧:クラッチの表面は,その防腐性を向上させるために特別な処理を受けた.
特殊油脂と油密封剤:ボールベアリングは,特に油脂と油密着剤を使用し,高温環境でも耐生性をさらに高め,安定した動作を維持します.
分散電圧の仕様:
圧力の選択:2つの電圧仕様 (DC12VとDC24V) が利用者に提供されており,実際のニーズに応じて選択できます.
バッテリー電源サポート:バッテリーは直接電源として使用でき,柔軟性や使いやすさを向上させる.
簡単にインストール:
ボールベアリングのサポート:クラッチ の 磁気 横綱 は,設置 が 簡単 で 方向 的 な 制限 が ない 球軸 軸 に 支え られ て い ます.
簡単な電気制御:電気制御も非常にシンプルで,操作の困難を軽減します.
装備品:
サポート用アクセサリー:使用者が簡単に設置し,保守できるように,スクリュー,ワイヤブックル,コネクタ,保護要素などのアクセサリーを提供します.
ワイヤフックルと接続器:AMP ワイヤのブックルとコネクタを使用して,安全な接続と安定したワイヤの伝送を保証します.
