ハイライト
電気磁気ブレーキを即座に停止する
,100N・m 電磁ブレーキ
,SNB-Nシリーズ電磁ブレーキ
-
トルクの範囲1°100N・m
-
初期トルクトークス仕様の70%
-
電圧DC24V/90V
-
耐着性強い
-
モデル薄型/コンパクト型
-
種類2つの目的のブレーキ/保持型
-
修正方法単相フルウェーブ
-
AC 入力電圧100V/200V
-
起源の場所日本
-
ブランド名OGURA
-
モデル番号SNB-Nシリーズ
-
最小注文数量交渉する
-
価格Negotiate
-
パッケージの詳細カスタムパッケージング

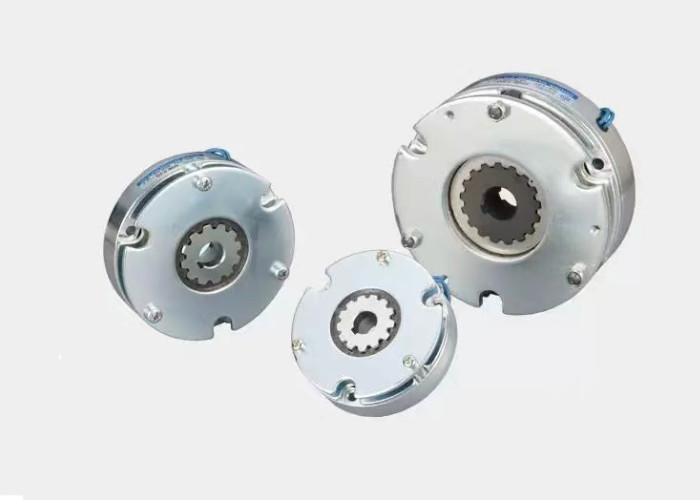

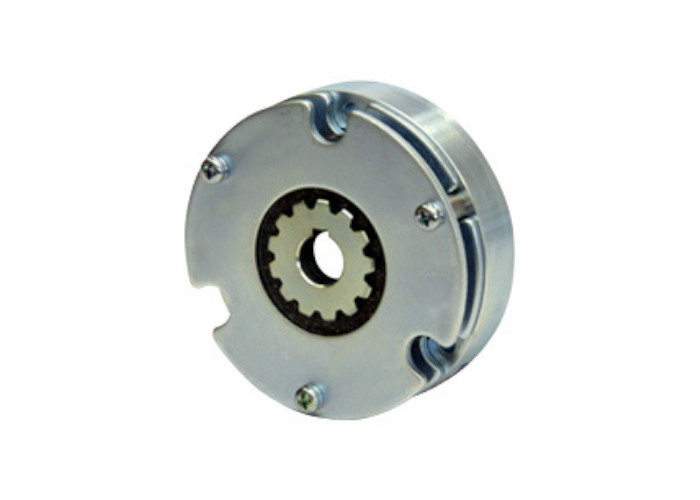

SNB-N シリーズ 即座停止 興奮しない電磁式ブレーキ トルク範囲 1 100N・m
製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.
製品説明:
SNB-Nシリーズは,ブレーキと保持機能の両方に設計された興奮しないアクション電磁ブレーキです.このブレーキは,スプリングで閉ざされた構造を使用します.速速にトルクを生成し,急速なブレーキを行うことができ,特に安全ブレーキの要件に適しています.細くてコンパクトなデザインは,サーボモーターと様々な機械と装置のコンパクトな性質と非常に互換的ですSNB-N シリーズブレーキは耐久性を保証するために耐磨性のある摩擦材料を使用し,手動解き機能が装備されています.設備の設置や停電中に重大な影響を与える.
技術パラメータ:
SNB-N 興奮しない動作ブレーキ [ブレーキ用]
タイプ01タイプ02タイプ04タイプ08
トルク: 1 から 8N·m
| モデル | SNB-N | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| 電圧仕様 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 静的摩擦トルク | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| 慣性 | J×10−4〔kg・m2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| 掘削直径 | dH7 | 12 | 12 | 14 | 19 | |||||
| キーウェイ | bE9×t+0だった15 | 4 × 13 は5 | 4 × 13 は5 | 5×16 | 5×21 | |||||
| 周囲の方向 | A について | 77 | 85 | 97 | 117 | |||||
| B について | 68 | 74 | 85 | 108 | ||||||
| C についてh9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E について | 20 | 20 | 25 | 40 | ||||||
| F について | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| 軸方向 | L について | 30 | 32 | 35 | 41 | |||||
| M について | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 19.5 | 21 | 22 | 25.5 | ||||||
| Q について | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(止まるまで) | 0.1~025 | 0.1~025 | 0.1~025 | 0.1~025 | ||||||
| 質量 (kg) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N 興奮しない動作ブレーキ [ブレーキ用]
タイプ12タイプ25タイプ5 タイプ10
トルク: 12〜100 N·m
| モデル | RNB-N | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5K | 10G | 10K | |
| 電圧仕様 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 静的摩擦トルク | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| 慣性 | J×10−4〔kg・m2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| 掘削直径 | dH7 | 19 | 24 | 28 | 32 | |||||
| キーウェイ | bE9×t+0だった15 | 5×21 | 7×27 | 7×31 | 10×35 は5 | |||||
| 周囲の方向 | A について | 125 | 145 | 165 | 187 | |||||
| B について | 112 | 130 | 150 | 170 | ||||||
| C についてh9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E について | 49 | 49 | 62 | 62 | ||||||
| F について | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| 軸方向 | L について | 54 | 59 | 71 | 83 | |||||
| M について | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q について | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(止まるまで) | 0.15~03 | 0.15~03 | 0.15~03 | 0.2~035 | ||||||
| 質量 (kg) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
性能表 (動作特性)
SNB-N型 [ブレーキ用] 0型1タイプ02タイプ04タイプ08タイプ12タイプ25タイプ5 タイプ10
|
モデル SNB-N |
トークス仕様 (N · m) | コイル (20 °C) | 磁石の引き寄せ時間 (ms) | 固定装置の解き放たれる時間 (ms) | 周回数 (R/) | ||||
| DC電圧 (V) | DC電流 (A) | 抵抗 (Ω) | パワー容量 (W) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
性能表 (ワークロード)
SNB-N型 [ブレーキ用] 0型1タイプ02タイプ04タイプ08タイプ12タイプ25タイプ5 タイプ10
| モデル SNB-N |
最大調整可能な隙間 [mm] | 最大調整可能な総作業量 [J] | 最大総作業量 [J] | 最大運転速さ [W] |
| 0.1 | 0.55 | - | 1.6×107 | 33 |
| 0.2 | 0.55 | - | 1.9×107 | 41 |
| 0.4 | 0.60 | - | 3.0×107 | 57 |
| 0.8 | 0.60 | - | 5.6×107 | 98 |
| 1.2 | 0.65 | 5.5×107 | 2.0×108 | 98 |
| 2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
| 5 | 0.70 | 9.1×107 | 4.8×108 | 115 |
| 10 | 0.80 | 1.6×108 | 7.9×108 | 212 |
適用可能なシナリオ:
SNB-N シリーズブレーキは幅広い用途があり,ブレーキと保持の二重機能により制限を受けない.迅速なブレーキと保持を必要とする様々な機械システムで使用することができます自動生産ライン,ロボット関節,トランスミッション装置など卓越したブレーキ性能とコンパクトなデザインにより,多くの産業用用途に理想的な選択肢となっています.
製品機能:
ブレーキ機能:コイルが動かないとき,ブレーキ効果を達成するために,スプリング力によってアームチュアが摩擦ディスクに押されます.
維持機能:ブレーキ状態では,機械システムの静的状態を安定して維持し,偶然の動きを防ぐことができます.
迅速な応答:電気磁気原理を用いて,コイルは電源が加わるとすぐに電極を引き寄せ,ブレーキを放出し,迅速な反応を達成します.
手動で放出する:いくつかのモデル (1.2〜10) では,ボルトを指定することでブレーキを手動で解き放つ機能が備わっており,装置の設置と保守を容易にする.
ギャップ調整:いくつかのモデルは,ブレーキ効果を確保するために実際の使用に応じて,アームテールと磁気ヨークの間のギャップを調整できるギャップ調整をサポートする.
耐久性も長持ち性も耐磨摩擦材料を使用することで,長期使用時の安定したブレーキ性能を保証します.
