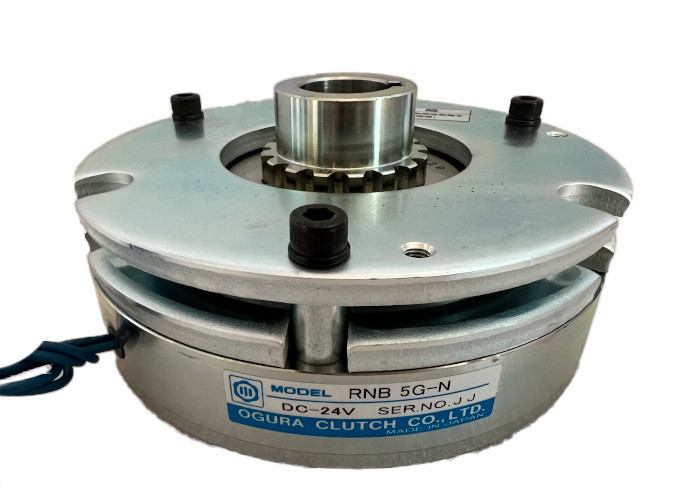

Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input

単相フルウェーブ直線動力RNB-Nブレーキ 100V/200V AC入力

製品 - クラッチ

ハイライト

100V/200V AC入力ブレーキ
,
単相フルウェーブ直直式ブレーキ
,
RNB-N ブレーキ
トルクの範囲

2~200N·m
電圧

DC24V/DC90V
修正方法

単相フルウェーブ
頻度

50/60Hz
AC 入力電圧

100V/200V
DC出力

24V/90V
起源の場所

日本
ブランド名

OGURA
モデル番号

RNB-Nシリーズ
最小注文数量

交渉する
価格

Negotiate
パッケージの詳細

カスタムパッケージング

単相フルウェーブ直線動力RNB-Nブレーキ 100V/200V AC入力

Name: 単相フルウェーブ直線 動力RNB-Nブレーキ 100V/200V AC入力
Brand: YK MICRO CO., LTD.
SKU: RNB-Nシリーズ
Availability: InStock

button button

価格を取得接触

製品に表示されている写真,モデル,パラメータ,その他の関連情報は,参照のみです.電子部品などの分野に関連する製品を探している場合は,精密部品この分野でのカスタマイズされた製品が必要な場合は,相談フォーム,電話,またはあなたの都合の良い方法を通じて私たちと連絡してください.できるだけ早くお返事します. 私たちは常に最高の品質のサービスを提供するために最善を尽くす目的に固執しています. 我々は,あなたと友好的で安定した協力関係を確立することを楽しみにしています.

製品説明:

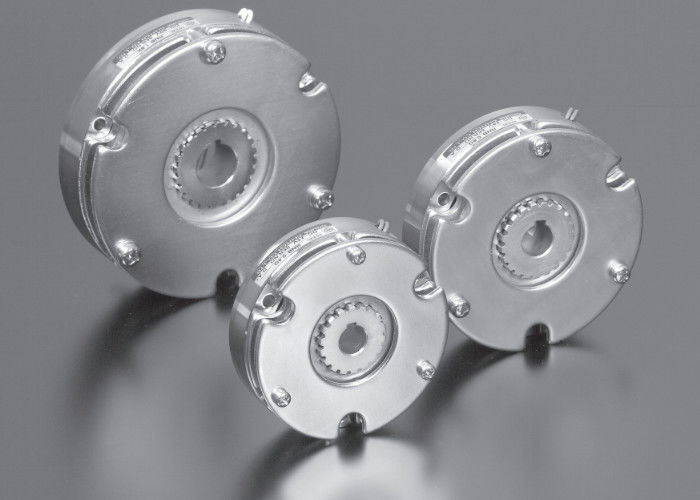

RNB-N シリーズ非興奮駆動ブレーキは,高速ブレーキ,高いトルク,手動解き放出などの特徴を持つ高性能でコンパクトなブレーキ製品です.保持と緊急停止を必要とする様々な産業シナリオで広く使用されています詳細なパラメータ仕様と設置説明書は,ユーザーに包括的で信頼性の高い技術サポートを提供します.

技術パラメータ:

RNB-N 興奮しない動作ブレーキ [保持用]

0.2型,0.4型,0.8型,1.6型

トルク: 2 - 16 N·m

モデル		RNB-N	0.2G	0.2K	0.4G	0.4K	0.8G	0.8K	1.6G	1.6K
電圧仕様 DC (V)			24	90	24	90	24	90	24	90
静的摩擦トルク		〔N・m〕	2		4		8		16
慣性		J×10⁻⁴〔kg・m²〕	0.215		0.360		0.782		2.93
掘削直径		d_H7	12		12		14		19
キーウェイ		b_E9×t^{+0だった15}	4 × 13 は5		4 × 13 は5		5×16		5×21
周囲の方向	A について		77		85		97		117
	B について		68		74		85		108
	C について_h9		77		85		97		117
	D		3		4		4		4
	E について		20		20		25		40
	F について		4.5		5.5		5.5		5.5
	G		10		11		11		11
	H		-		-		-		-
軸方向	L について		30		32		35		41
	M について		25.5		27.5		29.5		34.5
	N		15		16		17		19.5
	P		18		16		14		15
	Q について		8		12		16		20
	R		7		7.5		8.5		8.5
	S(止まるまで)		0.15~03		0.15~03		0.15~03		0.15~03
質量 (kg)			0.6		0.85		1.2		1.9

単相フルウェーブ直線動力RNB-Nブレーキ 100V/200V AC入力 0

RNB-N 興奮しない動作ブレーキ [保持用]

3型,5型,10型,20型

トルク: 30 - 200 N·m

モデル		RNB-N	3G	3K	5G	5K	10G	10K	20G	20K
電圧仕様 DC (V)			24	90	24	90	24	90	24	90
静的摩擦トルク		〔N・m〕	30		50		100		200
慣性		J×10⁻⁴〔kg・m²〕	3.27		6.49		13.70		24.30
掘削直径		d_H7	19		24		28		32
キーウェイ		b_E9×t^{+0だった15}	5×21		7×27		7×31		10×35 は5
周囲の方向	A について		125		145		165		187
	B について		112		130		150		170
	C について_h9		125		145		165		187
	D		4		5		5		6
	E について		49		49		62		62
	F について		6.6		6.6		9		9
	G		14		14		18		18
	H		M5		M5		M6		M6
軸方向	L について		53.5		56.5		71		81
	M について		46		49		61		71
	N		26		27		32		37
	P		16		18		22		21
	Q について		25		25		30		40
	R		11		14		17		21
	S ((通過して停止する)		0.15~03		0.15~03		0.15~03		0.2~035
質量 (kg)			3.6		5.2		7.9		12.3

単相フルウェーブ直線動力RNB-Nブレーキ 100V/200V AC入力 1

性能表 (動作特性)

RNB-N型 [保持用] 0.2型,0.4型,0.8型,1.6型,3型,5型,10型,20型

モデル RNB-N		トークス仕様 (N · m)	コイル (20 °C)				磁石の引き寄せ時間 (ms)	固定装置の解き放たれる時間 (ms)	周回数 (r/min)
			DC電圧 (V)	DC電流 (A)	抵抗 (Ω)	パワー容量 (W)
0.2	G	2	24	0.41	59	10	35	12	5000
	K		90	0.11	815
0.4	G	4	24	0.54	45	13	45	12	4000
	K		90	0.14	630
0.8	G	8	24	0.63	38	15	55	15	4000
	K		90	0.17	540
1.6	G	16	24	0.76	32	18	55	25	3500
	K		90	0.20	445
3	G	30	24	0.96	25	23	70	35	3500
	K		90	0.25	358
5	G	50	24	1.13	21	27	90	50	3000
	K		90	0.30	300
10	G	100	24	1.37	17.5	33	180	65	3000
	K		90	0.37	245
20	G	200	24	1.88	12.8	45	250	90	2500
	K		90	0.50	180

単相フルウェーブ直線動力RNB-Nブレーキ 100V/200V AC入力 2

適用可能なシナリオ:

維持機能:安定した負荷保持が必要なとき,興奮していない状態を通過してブレーキ力を供給する.

緊急停止:緊急時では,電源を素早く切断し,スプリング力を使って急速なブレーキが可能で,機器の安全を確保できます.

工業用:自動化機器,生産ライン,機械工具,その他の分野で広く使用され,機器の安定性と安全性を確保します.

製品機能:

刺激しない作用:コイルが電力を入れていないとき,ブレーキはブレーキ状態にあり,電源が入れられた後,磁気ヨクに引かれ,ブレーキが解き放たれます.

スピードブレーキ:短時間のブレーキ応答時間と良質なブレーキ効果を備えた高速ブレーキを実現するためにスプリング力を利用する.

手動で放出する:いくつかのモデル (3-20) は,ボルトで armature を押してブレーキを解放し,機器のメンテナンスと故障排除を容易にする手動解動機能をサポートする.

保護要素:電源装置を損傷から保護するために,内蔵された保護要素またはコイルと並行して接続された保護要素を使用することが推奨されます.

サポートとサービス

24時間営業の顧客サポートです
製品選択とトラブルシューティングに関する専門的なアドバイス
詳細な製品情報とトレーニング資料
全保証と修理サービス
製品更新やアップグレード

梱包と輸送

RNB-N シリーズの非興奮式駆動ブレーキは,輸送中に製品を安全に保つように設計された紙箱に包装され,出荷されます.箱には,製品にしっかりとフィットするために,カスタムサイズ挿入物があります箱内では,製品がバブルラップと泡パッシングに包まれ,追加のマッシングと保護を提供します.包装券と宣伝材料がパッケージに含まれていますパッケージは,UPSやFedExなどの信頼できる運送業者によって送られます. パッケージの進捗状況を追跡するために,追跡情報は顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..

パッケージは,UPSやFedExなどの信頼できる運送業者によって送られます.追跡情報は,パッケージの進行を追跡するために顧客に提供されます.配送時間は,選択された輸送方法と目的地によって異なります..
